CОЕДИНИТЕЛЬ ПЕРЕГОРОДОК К168

Соединители перегородок К168У3, К168цУТ1,5 служат для соединения между собой нагревостойких перегородок толщиной до 10 мм.

Масса 1000 шт. 80кг.

ГАЙКИ УСТАНОВОЧНЫЕ ЗАЗЕМЛЯЮЩИЕ

Гайки установочные заземляющие служат для создания электри­ческого контакта между оболочкой электротех­нического изделия и стальной трубой или гиб­ким вводом. Гайки устанавливаются острыми вы­ступами к оболочке изделия. Изготовляются из стали с металлическим покрытием.

ТУ 36-1447-82

ЗАКРЕП К350, К351

Закрепы используются для крепления электроаппаратуры: светильников, осветительных щитков, рубильников, магнитных пускателей и т.п. к строительным конструкциям в производственных и административных помещениях. Изготавливаются из стали с металлическим покрытием.

ТУ 36-2620-84

КРОНШТЕЙНЫ ТРОЛЛЕЙНЫЕ К41, К45, К46, К33

  Кронштейны троллейные К41М — К45М предназначены для монтажа главных троллейных линий напряжением до 500 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц, для мостовых кранов.

Троллейные кронштейны крепятся к железо­бетонным подкрановым балкам шпильками К38Б, к металлическим подкрановым балкам - болтами или сваркой.

Допустимая нагрузка на каждый троллеедер- жатель, приложенная в месте установки трол­лея, кН - 0,8.

Группа условий эксплуатации в части воз­действия механических факторов внешней среды по ГОСТ 17516.1-90 - МЗ.

ТУ 3449-006-01394336-99

ПАТРУБКИ ВВОДНЫЕ

  Патрубки вводные применяются для ввода проводов и кабе­лей в оболочки электротехнических изделий при выполнении электропроводок с применением металлорукавов и стальных труб, не имеющих резь­бу. Патрубки соединяются с трубами при помо­щи муфт ТР. Поставляются с  покрытием и без покрытия.

ТУ 36-1447-82

Подвеска закладная К340К342

Подвески закладные служат для прокладки одиночных кабелей. Подвески крепятся на швел­лерах К 347 УЗ. Поставляются с покрытием.

ТУ 36-2533-83

СЕКЦИИ ТРОЛЛЕЙНЫЕ К580 – К589

  Секции троллейные К580 – К589 предназначаются для выполнения токоведущих частей (тролеев) главных троллейных линий, питающих мостовые краны.

Секции К580, К581 изготавливаются из стального уголка, секции К582 К589 – из стального уголка и подпиточной шины из алюминиевого сплава АДЗ1Т1. Секции окрашиваются в отличительный красный цвет, за исключением контактной поверхности.

ТУ 36-1036-81

ХОМУТИКИ

Хомутики приме­няются для крепления труб к строительным кон­струкциям. Поставляются с по­крытием.

ТУ 36-2057-81.

Степень защиты по ГОСТ 14254-80 IP5

ХОМУТ

АНКЕР АОК – 500

  Анкер АОК – 500 предназначен для концевого крепления стальной проволоки или стального каната к стенкам и перекрытиям при выполнении тросовых проводок. Закрепляется одним болтом М16 или приваривается. Рассчитан на натяжное усилие 5 000 Н (500 кгс.) Масса 0,4 кг.

АНКЕР К675

  Анкер К675  предназначен для концевого крепления тросов диаметром 6-8 мм к строительным конструкциям зданий. Закрепляется на строительных конструкциях сваркой или бол­том. Допустимая нагрузка 16 кН.

Масса 1000 шт. 540 кг.

ТУ 36-1445-82.

Трубный держатель К939У3

  Трубный держатель К939У3 применяются для установки кронштейнов К986 на стенах или колоннах. Поставляется с покрытием. Масса 0,42кг.

ТУ 36-1459-82.

Ключ К1156А

  Ключ К1156А применяется для обеспечения электрического контакта между полкой и стойкой. Поставляется с по­крытием. Масса 0,11 кг.

Лотки монтажные типа ЛМ

  Лотки монтажные ЛМ пред­назначены для прокладки проводов и кабе­лей напряжением до 1000 В при выполнении от­крытых электропроводок и открытой прокладке кабелей.

Лотки изготовляются двух модификаций: лотки перфорированные и лотки глухие с высотой борта 65 мм. По желанию заказчика высота бор­та может быть изменена (из ряда 50…..100 мм).

В состав изделий входят: лотки прямые, лот­ки угловые для поворота трассы в горизонталь­ной и вертикальной плоскостях, лотки тройниковые, лотки крестообразные, соединители лотков, лотковый соединитель-переходник (левый и пра­вый), отводы боковые, разъединители, крышки лотков всех видов.

Лотки изготавливаются из оцинкованной стали.

ТУ 3449-001-01394366-97.

Лотки прямые перфорированные и глухие имеют длину 2000 мм.

Лотки для поворота трассы вниз под уг­лом 90° перфорированные

  Применяются для поворота трассы кабельной линии на 90 градусов в горизонтальной плоскости. Соединяются с прямыми секциями 8 винтовыми соединениями.

Лотки для поворота трассы вниз под углом 45°

  Применяются для поворота трассы кабельной линии на 45 градусов в вертикальной плоскости. Соединяются с прямыми секциями винтовыми соединениями.

Лотки для поворота трассы вниз под углом 45°

Лотки монтажные ЛЛ

  Лотки монтажные типа ЛЛ предназначены для прокладки в них кабельно-проводниковой продукции напряжением до 1000В при выполнении открытых и закрытых кабельных линий для электроснабжения на объектах.

Муфты натяжные К798, К800, К804, К805

  Лотки монтажные типа ЛЛ предназначены для прокладки в них кабельно-проводниковой продукции напряжением до 1000В при выполнении открытых и закрытых кабельных линий для электроснабжения на объектах.

Перемычка ПГС

  Перемычки ПГС исполь­зуются для заземления металлических конструк­ций, корпусов машин, аппаратов.

Перемычки ПГС изготовляется из стального каната.

ТУ 36-2466-82

ПОЛОСЫ МОНТАЖНЫЕ К-106, К-107, К-200, К-202, К-209 У2 ДЛИНОЙ 2000 ММ

  Полосы монтажные К-106, К-107, К-200, К-202, К-209 У2 длиной 2000 мм предназначены для изготовления различных конструкций при электромонтажных работах. Поставляются с лакокрасочным покрытием.

ТУ 36-1434-82

СКОБЫ ОДНОЛАПКОВЫЕ СО

  Скобы однолапковые СО предназначены для крепления труб, кабелей к различным основаниям. Поставляются с покрытием.

Скоба К-1157

  Скоба К-1157 предназначена для крепления кабельных стоек приваркой к закладным деталям или пристрелкой. Поставляются с по­крытием. Масса 0,14 кг.

ДЕРЖАТЕЛЬ ШИН ЗАЗЕМЛЕНИЯ К188У2

  Держатель шин заземления К188У2 служит для крепления к строительным конструкциям круглых (диаметром 10, 12 мм) и плоских (размерами 40х4 и 25х3 мм) заземляющих проводников. Закрепляется держатель пристрелкой, сваркой или винтом.

Заземляющие проводники укладывают в пазы держателя: круглые – в верхнюю часть паза, выполненную в виде призмы, плоские – в нижнюю прямоугольную.

Фиксирование круглых заземляющих проводников и плоских сечением 40х4 мм производится путем отгиба элемента А до упора в верхнюю кромку проводника, плоского проводника сечением 25х3 мм – путем отгиба элемента Б. Допустимая нагрузка на держатель 40 Н. Пример применения держателя приведен на рисунке.

Масса 1000 шт. 45 кг. ТУ 36-1453-82.

БИРКИ МАРКИРОВОЧНЫЕ У134, У135, У136

  Бирки маркировочные применяются для мар­кировки проводов и кабелей. Изготовляются из полимера.  ТУ 36-1440-82.

МУФТЫ ТРУБНЫЕ ТР

  Муфты ТР  служат для соединения стальных труб, не имеющих резьбовое соединение, труб с металлорукавами или патрубками У476 УЗ - У479 УЗ. Поставляются с по­крытием.

ТУ 36-1447-82.

Швеллер УСЭК53У3

  Швеллер УСЭК53У3 для изготовления деталей конструкции. Масса 5,08 кг.

НАКЛАДКИ НТ-1, НТ-5

  Накладки НТ-1, НТ-5 используются для крепления к строитель­ным конструкциям труб или кабелей одинаково­го диаметра.

Поставляются с покрытием.

ТУ 36.18.00.01-49-89

ПОДВЕС НЛ-ПВ

  Подвес НЛ-ПВ служит для крепления прямых секций с помощью перфорированной полосы, проволоки или троса к потолочным точкам.

ПРОФИЛИ С-ОБРАЗНЫЕ

  Профили С-образные предназначены для крепления кабелей, аппаратов и труб посредством закладных гаек

ПРОФИЛИ МОНТАЖНЫЕ «Z-ОБРАЗНЫЕ»

  Профили монтажные «Z-образные» длиной 2000 мм используются для крепления на строительных элементах зданий кабелей, труб, проводов, аппаратуры и т.д.

Используются также для изготовления каркасов электроконструкций. Поставляются с покрытием.

Стойки К314Т2, К314УХЛ2, К314УТ2

  Стойки К314, К314 У3  предназначены для напольной установки группы аппаратов. Как правило, стойки применяются с С-образными профилями К108 и др., соединяющими две стойки и более. Допустимая сосредоточенная нагрузка 100 Н, допустимый крутящий момент 10 Нхм. Масса 3,8 кг.

ТУ 36-22-85.

СТОЙКА К305МУХЛ2

  СтойкаК305МУХЛ2 слу­жит для установ­ки кнопок управ­ления технологи­ческим оборудо­ванием. Допустимая сосредоточенная нагрузка на стойку 50 Н, допустимый крутящий момент 5 Н  м. Масса 6,4 кг. ТУ 36-22-85

КОРОБ ПРЯМОЙ

  Короба предназначены для прокладки про­водов и кабелей напряжением до 1000 В для от­крытых электропроводок и открытой прокладки кабельных линий.

В номенклатуру коробов входят готовые для сборки элементы, обеспечивающие создание трас­сы с необходимыми поворотами и разветвления­ми в горизонтальной и вертикальной плоскостях: короба прямые, угловые, тройниковые, кресто­образные, присоединительные и переходные, заг­лушки торцовые, зажимы и скобы.

Короба изготавливаются одноканальными длиной 2 и 3 м.

Интенсивность распределенной нагрузки при расстоянии между опорами 3000 мм и по­перечном сечении 100х50 мм не менее 100, при поперечном сечении 150х100 мм - не менее 250 и при поперечном сечении 200х100 мм - не менее 300 Н/м.

Расстояние между опорами может быть уве­личено при снижении интенсивности распреде­ленной нагрузки.

Короба рассчитаны на прокладку прово­дов и кабелей, допускающих радиус изгиба до 150 мм.

Соединение элементов коробов выполняет­ся болтами. Электрический контакт в местах соединения обеспечивается заземляющими шай­бами.

Короба устанавливают на сборных кабель­ных конструкциях при помощи скоб на элемен­тах строительных и технологических конст­рукций.

Степень защиты IP31 по ГОСТ 14254-96.

ТУ 36.2158-81.

Короб прямой  предназначен для прямых участков трассы.

Короб угловой горизонтальный

  Короб угловой горизонтальный предназначен для измене­ния направления трассы в горизонтальной плос­кости.

ШПИЛЬКИ К122, К123

  Шпильки К122, К123 приме­няются для закрепления стоек К120 и К121 на нижнем поясе железобетонных ферм.

Изготовляются из стали с металлическим по­крытием. ТУ 36-1454-84

ГАЙКА ЗАКЛАДНАЯ К605-К 609

  Гайка закладная К605-К 609 служит для крепления аппаратов, кабелей и труб к С-образным профилям. ТУ 36-1953-80.

Зажим К676

 Тросовый зажим К676У3 используется для закрепления петель на концах тросов диаметром 6-8 мм. Допустимая нагрузка 16кН. Поставляются с покрытием. ТУ 36-1445-82.

ЗАЖИМ К296

  Зажим К296 применяется для соединения проволочных подвесок, оттяжек, ра­стяжек и т.п. диаметром до 8 мм с несущим тро­сом. Допустимая нагрузка 7,2 кН.

Поставляются с по­крытием. Масса 1000 шт. 185 кг. ТУ 36-1445-82.

Стойка кабельная К200-К2000

  Стойка кабельная К200-К2000 крепится посредством двух скоб СК к стене сваркой, пристрелкой или дюбелями. Предназ­начены для закрепления полок П150-П900. Покрытие краской, холодное цинкование или горячее цинкование (по требованию заказчика).

КРОНШТЕЙН К986

  Кронштейн К986 используется для крепления светильников массой до 12 кг на стенах, колоннах или фермах. Кронштейн уста­навливается с помощью трубчатого держателя К939.

Светильник крепится к кронштейну с труб­ной цилиндрической резьбой навинчиванием на его резьбовую часть или подвешивается на крюк держателя У25М в зависимости от исполнения светильника.

Изготовляется из стальной трубы с лакокра­сочным покрытием. ТУ 36-1459-82

Основание закрепа К127УЗ

  Основание закрепа К127УЗ служит для установки универсальных сто­ек К120 и К121 на нижнем поясе металлических ферм. Допустимая нагрузка 150 Н.

Изготовляется из стали с лакокрасочным покрытием. Масса 2,2 кг.

ТУ 36-1454-84

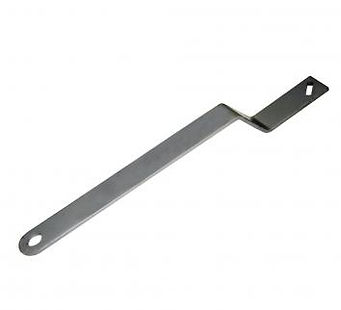

Подвески К 1164 УЗ - К 1167 УЗ

  Подвески К 1164 УЗ - К 1167 УЗ использу­ются для установки нагревостойких перегоро­док между горизонтальными рядами кабелей. Один конец подвески закрепляется на полке, а другой – на кабельной стойке.

Серьга К1016

 Серьга К1016 применяется для крепления тросов диаметром до 8 мм к металлическим фермам. Допустимая нагрузка 1.2 кН.

Поставляется с покрытием. Масса 0,14 кг. ТУ 36-1445-82

Флажки

  Флажки Ф изготовляются из стали.

ТУ 36-2466-82

Ящики К654-К659

  Ящики К654-К659 протяжные и ответвительные предназначены для протяжки, соединения и ответвления проводов и кабелей при выполнении электропроводок в тру­бах и прокладке кабельных линий электропере­дачи напряжением до 1000 В. Изготовляются из стали с лакокрасочным по­крытием; отверстия для ввода труб (кабелей) выполняются при монтаже.

Ящики протяжные и ответвительные со степе­нью защиты IP54 имеют резиновое уплотнение. ТУ 36-2057-81
